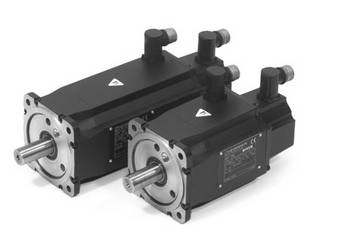

QSY 116

    Specifications

    Motor

    QSY 116 C

    QSY 116 E

    QSY 116 J

    QSY 116 J EcoDyn

    Nennspannung UN

    315 V/311 V

    302 V/299 V

    290 V/288 V

    408 V/405 V

    Nennleistung PN

    1,45 kW/1,30 kW

    1,85 kW/1,67 kW

    2,42 kW/2,18 kW

    2,64 kW/2,38 kW

    Nenndrehzahl nN

    3000 min–1

    3000 min–1 3)

    Nenndrehmoment MN1)

    4,6 Nm/4,1 Nm

    5,9 Nm/5,3 Nm

    7,7 Nm/6,9 Nm

    8,4 Nm/7,6 Nm

    Nennstrom IN1)

    3,3 A/3,0 A

    4,1 A/3,7 A

    5,4 A/4,8 A

    4,3 A/3,9 A

    Stillstandsdrehmoment M01)

    5,2 Nm

    7,2 Nm

    10,0 Nm

    10,0 Nm

    Stillstandsstrom I01)

    3,3 A

    4,8 A

    6,8 A

    5,0 A

    max. Drehzahl nmax

    5400 min–1

    4200 min–1 3)

    max. Drehmoment Mmax2)

    16 Nm

    25 Nm

    41 Nm

    41 Nm

    max. Strom Imax2)

    12,7 A

    19,0 A

    32,6 A

    23,0 A

    Masse m

    6,9 kg

    7,8 kg

    8,6 kg

    9,5 kg

    12,0 kg

    13,3 kg

    12,0 kg

    13,3 kg

    Läufer-Trägheitsmoment J

    7,5 kgcm2

    7,9 kgcm2

    9,9 kgcm2

    10,3 kgcm2

    15,0 kgcm2

    15,4 kgcm2

    15,0 kgcm2

    15,4 kgcm2

    Bremse

    Nennspannung UBr

    Nennstrom IBr

    Haltemoment MBr

    ohne

    mit

    DC 24 V

    0,6 A

    13,5 Nm

    ohne

    mit

    DC 24 V

    0,6 A

    13,5 Nm

    ohne

    mit

    DC 24 V

    0,85 A

    13,5 Nm

    ohne

    mit

    DC 24 V

    0,85 A

    13,5 Nm

    ID

    für Motor mit ERN 1387

    für Motor mit ECN 1313

    für Motor mit EQN 1325

    339876-0C

    339876-8C

    339876-5C

    339876-0D

    339876-8D

    339876-5D

    339877-0C

    339877-8C

    339877-5C

    339877-0D

    339877-8D

    339877-5D

    339878-0C

    339878-5C

    339878-0D

    339878-5D

    339878-1C

    339878-8C

    339878-6C

    339878-1D

    339878-8D

    339878-6D

    1) bei 100 K 2) max. 200 ms 3) im EcoDyn-Betrieb

    Kursiv: Angabe für Motoren mit ECN 1313 oder EQN 1325 (Nenndrehmoment um 10 % reduziert)
